Intitulé	Description
Type de produit	Émetteur sans fil
Caractéristiques techniques principales	Fréquence de fonctionnement : 30 MHz à 32 MHz
Alimentation électrique	Batterie rechargeable, autonomie jusqu'à 8 heures
Dimensions approximatives	Longueur : 100 mm, Largeur : 60 mm, Hauteur : 30 mm
Poids	150 g
Compatibilités	Compatible avec les récepteurs AKG de la série WMS
Type de batterie	Batterie lithium-ion rechargeable
Tension	3.7 V
Puissance	10 mW
Fonctions principales	Transmission audio sans fil, réglage de gain, indicateur de batterie
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente AKG
Sécurité	Conforme aux normes de sécurité CE, éviter les environnements humides
Informations générales	Idéal pour les performances en direct et les applications de sonorisation

FOIRE AUX QUESTIONS - PT 40 FLEXX AKG

Comment puis-je connecter le AKG PT 40 FLEXX à mon récepteur ?

Pour connecter le AKG PT 40 FLEXX à votre récepteur, assurez-vous que les deux appareils sont allumés. Utilisez le câble approprié pour relier la sortie audio du PT 40 FLEXX à l'entrée de votre récepteur. Vérifiez que les fréquences sont réglées sur la même valeur sur les deux appareils.

Que faire si le son est intermittent ou coupé ?

Vérifiez d'abord la batterie du AKG PT 40 FLEXX. Si la batterie est faible, remplacez-la. Assurez-vous également que l'antenne est correctement installée et que vous êtes dans la portée de transmission. Évitez les obstacles entre le transmetteur et le récepteur.

Comment régler le niveau de volume sur le AKG PT 40 FLEXX ?

Le niveau de volume peut être ajusté à l'aide du bouton de volume situé sur le côté du transmetteur. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Est-il possible d'utiliser plusieurs AKG PT 40 FLEXX en même temps ?

Oui, il est possible d'utiliser plusieurs AKG PT 40 FLEXX simultanément, à condition qu'ils soient réglés sur des fréquences différentes pour éviter les interférences. Assurez-vous de vérifier les spécifications de votre récepteur pour le nombre maximum de canaux supportés.

Que faire si le AKG PT 40 FLEXX ne s'allume pas ?

Assurez-vous que la batterie est correctement insérée et qu'elle est chargée. Si le problème persiste, essayez de remplacer la batterie par une nouvelle. Si le transmetteur ne s'allume toujours pas, il peut nécessiter une réparation.

Le AKG PT 40 FLEXX est-il compatible avec d'autres appareils audio ?

Le AKG PT 40 FLEXX est conçu pour fonctionner avec d'autres équipements audio AKG, mais il peut également être compatible avec d'autres appareils qui utilisent des connexions standard de 3,5 mm ou XLR, selon le type de sortie utilisé.

Comment mettre à jour le firmware du AKG PT 40 FLEXX ?

Pour mettre à jour le firmware, visitez le site officiel d'AKG et téléchargez le dernier firmware pour le modèle PT 40 FLEXX. Suivez les instructions fournies pour installer la mise à jour via un câble USB.

MODE D'EMPLOI PT 40 FLEXX AKG

Veuillez lire cette notice avant d'utiliser le système.

INSTRUCTIONS D'UTILISATION. p.39

1 Sécurité et environnement 28

1.1 Sécurité 1.2 Environnement

2 Description

2.1 Introduction 29 2.2 Fournitures d'origine 29 2.3 Accessoires optionnels 29 2.4 Émetteur de poche PT 40 PRO 29

2.4.1 Commandes

2.5 Émetteur de poche PT 40 FLEXX 30 2.5.1 Commandes 30 2.6 Microphones, câble de guitare 31

3 Mise en service 32

3.1 Mise en place et test des piles (PT 40 PRO et PT 40 FLEXX) 32 3.2 Raccordement d'un microphone/instrument (PT 40 PRO) 32 3.3 Raccordement d'un microphone/instrument (PT 40 FLEXX) 33 3.4 Insertion d'une étiquette (PT 40 PRO et PT 40 FLEXX) 34 3.5 Avant le soundcheck (PT 40 PRO et PT 40 FLEXX) 34 3.6 Systèmes multi-canaux (PT 40 FLEXX + SR 40 FLEXX) 34 3.7 Changement de fréquence porteuse (PT 40 FLEXX + SR 40 FLEXX) 34

4 Technique du microphone 35

4.1 Micro-cravate CK 55 L 35 4.2 Micro serre-tête C 555 L 35

4.2.1 Positionnement du microphone 35 4.2.2 Boule anti-vent 35 4.2.3 Bague collectrice 36

5 Nettoyage 36 6 Dépannage 37 7 Caractéristiques techniques 38

Fig. 9 75

Sécurité et environnement

1. Conformez-vous aux instructions de mise au rebut des piles épuisées ou des accus défectueux. Ne les mettez jamais au feu (danger d'explosion).
2. Faites attention à ne pas renverser de liquide sur l'appareil et à ce que rien ne tombe à l'intérieur par les fentes d'aération.
3. Cet appareil ne doit en aucun cas être utilisé dans un local humide.
4. Cet appareil ne peut être ouvert, entretenu et réparé que par un personnel technique autorisé. On ne trouve à l'intérieur du boîtier aucun élément pouvant être entretenu, réparé ou remplacé par un profane.
5. Ne placez jamais l'appareil à proximité d'une source de chaleur (radiateur, tuyaux de chauffage, amplificateurs, etc.) ni à un endroit où il risque d'être exposé directement au soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
6. Pour nettoyer l'appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. N'utilisez jamais de produits de nettoyage mordants ou abrasifs, ni de produits contenant de l'alcool ou un solvant, qui risqueraient d'abîmer la laque et les éléments en plastique.
7. N'utilisez jamais l'appareil pour une application autre que celles indiquées dans le mode d'emploi. AKG décline toute responsabilité concernant les dégâts qui résulteraient d'une manipulation inappropriée ou d'une utilisation non conforme.

1.2 Environnement

1. Si vous mettez l'appareil à la ferraille, enlevez les piles ou les accus, séparez le boîtier, l'électronique et les câbles, et éliminez les différents éléments conformément aux règlements en vigueur.
2. L'emballage est recyclable. Déposez l'emballage dans un réseau de collecte prévu à cet effet.

Description

2.1 Introduction

Nous vous remercions d'avoir choisi un produit AKG. Pour profiter au maximum des avantages que vous offre le WMS 40 FLEXX, lisez très attentivement ce mode d'emploi avant la mise en service de l'appareil. Conservez soigneusement le mode d'emploi pour pouvoir le consulter lorsque vous vous posez des questions. Nous vous souhaitons beaucoup de succès.

1 Émetteur de poche PT 40 PRO ou PT 40 FLEXX 1 Pile de type AA 1 Planche d'étiquettes d'identification 1 Annexe ("Manual Supplement")

• Vérifiez que l'emballage contient bien tous les composants nécessaires à votre système. Si un élément manque, adressez-vous à votre revendeur AKG.
• Vous trouverez la liste des accessoires optionnels dans le catalogue/dépliant AKG actuel ou sur www.akg.com. Notre fournisseur se tient à votre disposition pour vous conseiller.

2.2 Fournitures d'origine

2.3 Accessoires optionnels

2.4 Émetteur de poche PT 40 PRO

2.4.1 Commandes

L'émetteur de poche PT 40 PRO peut être utilisé aussi bien avec des microphones dynamiques qu'avec des microphones électrostatiques fonctionnant sur une tension d'alimentation de 4 volts environ. Vous avez bien sûr aussi la possibilité de raccorder une guitare, une basse ou un clavier portatif.

Le PT 40 PRO fonctionne sur une fréquence porteuse fixe, stabilisée par cristal, dans la gamme UHF de 660 MHz à 865 MHz.

1 Interrupteur marche/arrêt : Ce curseur a trois positions :

ON : L'émetteur est sous tension.

MUTE: Le signal audio provenant du microphone ou de l'instrument est désactivé, mais l'alimentation et la fréquence porteuse HF sont maintenues.

OFF : L'alimentation de l'émetteur est coupée.

2. Témoin LED : ce témoin indique le statut de disponibilité de l'émetteur.

vert : la pile est chargée.

rouge : au moment où le témoin passe au rouge, l'autonomie de la pile n'est plus que de 2 heures. Il est recommandé de la remplacer au plus vite par une pile neuve.

Fig. 1 : Les commandes de l'émetteur de poche PT 40 PRO

• Si vous utilisez un accumulateur rechargeable, le témoin passe au rouge 15 minutes avant que l'accumulateur ne soit complètement épuisé.

Remarque :

3 Entrée audio : prise mini XLR à trois broches avec contacts pour niveaux micro et ligne. La configuration de la prise des micros AKG recommandés ou du câble de guitare AKG L assure automatiquement le raccordement aux bornes voulues. 4 Antenne : antenne flexible montée à demeure. 5 Agrafe de ceinture : pour fixer l'émetteur de poche à la ceinture.

PT 40 PRO/FLEXX

2.5 Émetteur de poche PT 40 FLEXX

6 Couvercle du compartiment de la pile avec tournevis intégré. 7 Fenêtre de contrôle : Une fenêtre de contrôle permet de vérifier que la pile ou l'accusateur se trouve bien dans le compartiment. Vous pouvez également insérer à cet endroit une bande de papier blanc, fournie avec l'appareil, ou une bande correspondant à un code de couleur (en option). 8 GAIN : Ce bouton de réglage permet d'adapter la sensibilité de la section audio au niveau du microphone ou de l'instrument raccordé. 9 Étiquette des fréquences porteuses : une étiquette collée au dos de l'émetteur indique la fréquence porteuse de l'émetteur, le code couleur correspondant (les récepteurs fonctionnant sur la même fréquence porteuse ont le même code couleur) et les marques de conformité. Vous trouverez un tableau des codes couleur en annexe ("Manual Supplement") du mode d'emploi.

Dans la plage de fréquences de la commande (plage de 3 MHz), le PT 40 FLEXX dispose de trois fréquences porteuses commutables, stabilisées par cristal, dans la gamme UHF de 660 à 865 MHz.

L'émetteur de poche PT 40 FLEXX peut être utilisé aussi bien avec des microphones dynamiques qu'avec des microphones électrostatiques fonctionnant sur une tension d'alimentation de 4 volts environ. Vous avez bien sûr aussi la possibilité de raccorder une guitare, une basse ou un clavier portatif.

2.5.1 Commandes

Fig. 2 : Les commandes de l'émetteur de poche PT 40 FLEXX

1 Interrupteur marche/arrêt : Ce sélecteur a trois positions :

ON : L'émetteur est sous tension.

MUTE: Le signal audio provenant du microphone ou de l'instrument est désactivé, mais l'alimentation et la fréquence porteuse HF sont maintenues.

OFF : L'alimentation de l'émetteur est coupée.

2 Témoin LED : ce témoin indique le statut de disponibilité de l'émetteur.

vert : la pile est chargée.

rouge : au moment où le témoin passe au rouge, l'autonomie de la pile n'est plus que de 2 heures. Il est recommandé de la remplacer au plus vite par une pile neuve.

Remarque :

• Si vous utilisez un accumulateur rechargeable, le témoin passe au rouge 15 minutes avant que l'accumulateur ne soit complètement épuisé. 3. Entrée audio : prise mini XLR à trois broches avec contacts pour niveaux micro et ligne. La configuration de la prise des micros AKG commande s ou du câble de guitare MKG L assure automatiquement le raccordement aux bornes voulues. 4. Sélecteur de fréquence : ce curseur permet de sélectionner pour l'émetteur l'une des trois fréquences porteuses disponibles dans la gamme des fréquences de l'émetteur. 5. Antenne : antenne flexible montée à demeure. 6. Agrafe de ceinture : pour fixer l'émetteur de poche à la ceinture. 7. Couvercle du compartiment de la pile avec tournevis intégré.

Description

8 Fenêtre de contrôle : Une fenêtre de contrôle permet de vérifier que la pile ou l'accusateur se trouve bien dans le compartiment. Vous pouvez également insérer à cet endroit une bande de papier blanc, fournie avec l'appareil, ou une bande correspondant à un code de couleur (en option). 9 GAIN : Ce bouton de réglage permet d'adapter la sensibilité de la section audio au niveau du microphone ou de l'instrument raccordé. 10 Étiquette des fréquences porteuses : au dos de l'émetteur, une étiquette indique la gamme de fréquences porteuses, le code couleur correspondant et les trois fréquences porteuses.

Vous pouvez brancher sans problème les microphones AKG suivants sur l'entrée audio du PT 40 PRO et PT 40 FLEXX :

CK55L, C417L, C520L, C555L, C516ML, C518ML, C519ML

Si vous souhaitez raccorder à l'émetteur de poche d'autres microphones d'AKG ou d'autres marques, il vous faudra éventuellement modifier par soudure la configuration de la fiche ou la remplacer par une fiche mini XLR à trois broches.

Broches de l'entrée audio (24) :

Broche 1 : blindage

Broche 2 : point chaud (+)

Broche 3 : point froid

La broche 3 affiche une alimentation positive de 4 V, destinée aux microphones à condensateur.

• Vous pouvez également brancher une guitare électrique, une basse électrique ou un clavier portatif à l'aide du câble de guitare MKG L d'AKG. Le câble de guitare MKG L est fourni avec le coffret Instrumental Set SINGLE, Instrumental Set DUAL et Instrumental Set FLEXX, mais est également disponible en équipement optionnel.
• Nous attirons votre attention sur le fait qu'AKG ne peut garantir un fonctionnement parfait de l'émetteur de poche PT 40 PRO/PT 40 FLEXX avec des microphones ou câbles d'autres marques et que d'éventuels dégâts provoqués par l'utilisation avec des microphones d'autres marques ne sont pas couverts par la garantie.

2.6 Microphones, câble de guitare

Important!

3.1 Mise en place et test des piles (PT 40 PRO et PT 40 FLEXX)

3. Mise en service

Fig. 3 : Mise en place de la pile dans l'émetteur de poche PT 40 PRO ou PT 40 FLEXX. Voir fig. 3.

1. Poussez vers le bas le fermoir à déclic du couvercle du compartiment de la pile (1).
2. Faites glisser le couvercle du compartiment de la pile (1) dans le sens de la flèche pour le sortir de l'émetteur.
3. Introduisez la pile fournie dans le compartiment en tenant bien compte de la polarité. Si la pile est introduite à l'envers, l'émetteur ne sera pas alimenté en courant.
4. Mettez l'émetteur sous tension en plaçant l'interrupteur marche/arrêt (2) sur la position "ON". Si la pile est suffisamment chargée, le témoin LED (3) s'allume en vert. Si le témoin LED (3) s'allume en rouge, c'est le signe que la pile sera épuisée au bout d'environ 2 heures. Il est recommandé de la remplacer au plus vite par une pile neuve.

Remarque :

• Si vous utilisez un accumulateur rechargeable, le témoin passe au rouge 15 minutes avant que l'accumulateur ne soit complètement épuisé.

Si le témoin LED (3) ne s'allume pas, cela indique que la pile est vide. Introduisez une pile neuve.

1. Fermez le compartiment de la pile en faisant glisser le couvercle (1), introduit par le bas, jusqu'au déclic du fermoir.

3.2 Raccordement d'un microphone/instrument (PT 40 PRO)

Fig. 4 : ou d'un instrument. Voir fig. 4.

1. Enlevez le couvercle du compartiment de la pile (1).
2. a) Connectez la fiche mini XLR à trois broches du câble de votre microphone sur la prise d'entrée audio (2) de l'émetteur de poche.

3. Mise en service

Voir fig. 4.

b) Connectez la fiche jack du câble de guitare MKG L à la prise de sortie de votre instrument, et la fiche mini XLR à trois broches du câble de guitare à la prise d'entrée audio (2) de l'émetteur de poche.

1. Mettez l'émetteur de poche sous tension en plaçant l'interrupteur marche/arrêt (3) sur la position "ON".
2. Mettez le récepteur sous tension.
3. a) Parlez ou chantez dans le micro. b) Jouez de votre instrument.
4. À l'aide du tournevis (1a) intégré au couvercle du compartiment de la pile (1), ajustez la sensibilité d'entrée en tournant le bouton GAIN (4) jusqu'à ce que le témoin LED AF CLIP du récepteur s'allume occasionnellement.
5. Refermez le compartiment de la pile (1) de l'émetteur.

Voir aussi le chapitre 4.

Fig. 5 : ou d'un instrument à l'émetteur de poche PT 40 FLEXX

3.3 d'un instrument (PT 40 FLEXX)

1. Placez le sélecteur de fréquence de l'émetteur (1) et le sélecteur de fréquence du récepteur (2) sur la même position (1 - 1, 2 - 2 ou 3 - 3). Si l'émetteur et le récepteur sont réglés sur des fréquences différentes, la liaison radio est impossible.
2. Enlevez le couvercle du compartiment de la pile (3).
3. Connectez la fiche mini XLR à trois broches du câble de votre microphone ou du câble de guitare MKG L sur la prise d'entrée audio (4) de l'émetteur de poche.
4. Mettez l'émetteur de poche sous tension en plaçant l'interrupteur marche/arrêt (5) sur la position "ON".
5. Réglez la commande de SQUELCH (6) du récepteur sur la position minimale et mettez le récepteur sous tension.
6. Parlez ou chantez dans le micro, ou jouez de votre instrument.

Voir fig. 5.

Voir aussi le chapitre 4.

Voir fig. 5.

3. Mise en service

3.4 Insertion d'une étiquette

3.5 Avant le soundcheck

Important

1. À l'aide du tournevis (7) intégré au couvercle du compartiment de la pile (3), ajustez la sensibilité d'entrée en tournant le bouton GAIN (8) jusqu'à ce que le témoin LED AF CLIP du récepteur s'allume occasionnellement.
2. Refermez le comparti
3. iment de la pile.
4. Détachez une étiquette de la planche fournie.
5. Inscrivez votre texte sur l'étiquette.
6. Enlevez la pile et déposez l'étiquette sur la fenêtre de contrôle.
7. Introduisez la pile dans le comparti iment de la pile.
8. Déplacez l'émetteur dans le secteur où vous prévoyez de l'utiliser. Repérez les endroits où l'intensité du champ semble chuter et où la réception se dégrade donc momentanément (dropouts). Vous pouvez é
9. Si le témoin LED RF OK du récepteur s'éteint, c'est le signe qu'aucun signal n'est capté ou que le squelch est activé. Mettez l'émetteur sous tension, rapprochez-vous du récepteur et tournez le bouton du SQUELCH jusqu'à ce que le témoin RF OK s'allume.
10. PT 40 FLEXX + SR 40 FLEXX: Si vous avez des parasites, tournez lentement le bouton SQUELCH du récepteur jusqu'à ce que les bruits deviennent inaudibles.
11. PT 40 FLEXX + SR 40 FLEXX: Ne règlez jamais le niveau du squelch plus haut que nécessaire. Plus le niveau du squelch est élevé (-70 dB = max., -100 dB = min.), plus la sensibilité du récepteur est faible et plus la portée entre émetteur et récepteur est réduite.

3.6 Systèmes multi-canaux ( )

Dans chaque gamme de fréquence, l'écart entre les trois fréquences porteuses de chaque émetteur et récepteur WMS 40 FLEXX est suffisamment important pour que vous puissiez utiliser simultanément trois canaux de transmission (émetteur + récepteur) sans risques d'interférences.

Voir la fig. 9 de la page 75.

Pour des systèmes pouvant atteindre jusqu'à 9 canaux, il vous faudra utiliser des sets WMS 40 FLEXX comportant jusqu'à trois gammes de fréquences différentes. Renseignez-vous auprès de votre distributeur pour savoir quelles gammes de fréquences compatibles avec des systèmes multi-canaux sont autorisées sur le lieu d'exécution. Pour chaque gamme de fréquences, répétez l'une après l'autre les étapes 1 à 6.

Important!

1. Mettez hors tension tous les émetteurs et tous les récepteurs.
2. Placez sur « 1 » le sélection de fréquence de l'émetteur et du récepteur auxquels vous avez attribué le canal N° 1.
3. Placez sur « 2 » le sélection de fréquence de l'émetteur et du récepteur auxquels vous avez attribué le canal N° 2.
4. Placez sur « 3 » le sélection de fréquence de l'émetteur et du récepteur auxquels vous avez attribué le canal N° 3.
5. Mettez en service l'émetteur et le 1.
6. Répétez l'étape 5 pour les canaux 2 et 3.

N'utilisez jamais plus d'un canal émetteur à la fois au même endroit et sur la même fréquence porteuse. Pour des raisons physiques, ceci provoquerait des parasites gênants.

3.7 Changement de fréquence porteuse (PT 40 FLEXX + SR 40 FLEXX)

• Mettez toujours l'émetteur hors tension avant de changer de fréquence. Ceci parce que le changement de fréquence n'intervient effectivement qu'après remise de l'émetteur sous tension.

Technique du microphone

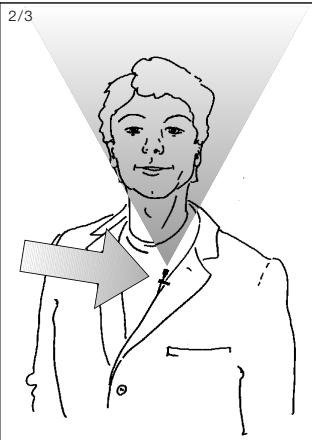

1. Fixez le microphone au clip fourni ou à l'épingle H 41/1, disponible en option.
2. Placez le microphone sur le revers du vêtement, aussi près que possible de la bouche duprésentateur ou de laprésentatrice.
3. Le risque d'effet Larsen est d'autant plus réduit que le microphone est placé plus après de la bouche.
4. Veiliez à bien diriger le microphone vers la bouche.
5. Mettez le microphone.
6. Incurvez le col-de-cygne pour que le micro soit placé devant la commissure des lèvres.

Remarque :

• Vous pouvez adapter le microphone exactement à la forme de la tête et à votre application. Vous trouverez des informations ultérieures dans la notice du C 555 L sur www.agens.com.
• Si l'on entend trop les bruits de bouche ("p" et "t" trop forts), éloignez le côté sensible du micro un peu de la bouche (vers l'arrière ou le bas).
• Si le son est "grêle", sans "puissance", placez le micro plus près de la bouche.
• Cherchez la position idéale pendant le soundcheck.

4.2 Micro serre-tête C 555 L 4.2.1 Positionnement du microphone

4.2.2 Boule anti-vent

Si vous risquez d'avoir des bruits dus au vent (en plein air), au souffle ou aux pops, fixez la bonnette anti-vent fournie sur le micro.

1. Placez la bonnette sur la capsule du micro.
2. Tirez la bonnette jusqu'à l'extrémité de la capsule.

4.2.3 Bague collectrice

Technique du microphone

Une bague collectrice spéciale, sur la capsule du micro, s'oppose à la pénétration de sueur ou de maquillage dans la capsule. On évite ainsi une obturation des fentes par la sueur ou le maquillage, qui amortirait le son et réduirait la sensibilité du micro. Laissez donc toujours la bague collectrice sur le micro !

S'il vous arrivait d'endommager ou de perdre la bague collectrice, vous disposez d'une bague de rechange fournie avec le microphone serre-tête C 555 L.

5. Nettoyage

• Nettoyez les surfaces de l'émetteur PT 40 PRO et PT 40 FLEXX avec un chiffon doux humecté d'eau.

6 Dépannage

Défaut	Cause possible	Remède
Pas de son.	1. L'adaptateur réseau n'est pas racordé au récepteur ou à la prise secteur.	1. Raccorder l'adaptateur réseau au récepteur et à la prise secteur.
	2. Le récepteur n'est pas sous tension.	2. Mettre le récepteur sous tension à l'aide de la touche ON/OFF.
	3. Le récepteur n'est pas raccordé à la table de mixage ou à l'amplificateur.	3. Raccorder la sortie du récepteur à l'entrée de la table de mixage ou de l'amplificateur.
	4. Le réglage de VOLUME du récepteur est sur zéro.	4. Augmenter le volume.
	5. Le microphone ou l'instrument n'est par raccordé à l'émetteur de poche.	5. Raccorder le microphone ou l'instrument à l'entée audio de l'émetteur de poche.
	6. Émetteur aligné sur une autre féquence que le récepteur.	6. Aligner l'émetteur sur la féquence du récepteur.
	7. L'interrupteur marche/arrêt de l'émetteur est sur "OFF" ou "MUTE".	7. Faire occuper à l'interrupteur marche/arrêt de l'émetteur la position "ON".
	8. Les piles ne sont pas mises correctement dans l'émetteur.	8. Mettre les piles dans le comparti-ment conformément aux repères de polarité (+/-).
	9. Les piles de l'émetteur sont épui-sees.	9. Changer les piles de l'émetteur.
	10. Émetteur trop éloigné du récepteur, ou seul de SQUELCH trop élevé..	10. Rapprocher émetteur et récepteur ou diminuer le seul de SQUELCH.
	11. Obstacles entre l'émetteur et le récepteur.	11. Supprimer les obstacles.
	12. Pas de contact visuel entre émetteur et récepteur.	12. Eviter les endroits d'ou le récepteur n'est pas visible.
	13. Il y a des objets métalliques à proximité du récepteur.	13. Supprimer les objets gênants ou en éloigner le récepteur.
Bruit, craquements, signaux indésirables.	1. Position des antennes	1. Changer le récepteur de place.
	2. Perturbations dues à d'autres installations sans fil, une télévision, une radio, des apparciels de radio-communication ou encore des apparciels ou installations électriques défectueux.	2. Mettez hors tension les apparciels gênants ou endommages, utiliser un WMS 40 SINGLE/DUAL ayant une portese différante ou modifiez la féquence portese du WMS 40 FLEXX. Faites vérifier votre circuit électrique.
Distorsions.	1. Réglage de GAIN trop haut ou trop bas.	1. Modifier le réglage de GAIN dans un sens ou dans l'autre jusqu'à ce que l'effet de saturation disparaisse.
	2. Perturbations dues à d'autres installations sans fil, une télévision, une radio, des apparciels de radiocommunication ou encore des apparciels ou installations électriques défectueux.	2. Mettez hors tension les apparciels gênants ou endommages, utiliser un WMS 40 SINGLE/DUAL ayant une portese différante ou modifiez la féquence portese du WMS 40 FLEXX. Faites vérifier votre circuit électrique.

6 Dépannage

Défaut	Cause possible	Remède
Brefs décrochages en certains points du rayon d'action.	• Position de l'antenne (des an-tennes).	• Changer le récepteur de place. Si les décrochages persistent, marquer les endroits critiques et les éviter.

7 Caractéristiques techniques

PT 40 PRO et PT 40 FLEXX

Fréquence porteuse :	660 - 865 MHz ; PT 40 FLEXX : 3 fréquences sélectionnables
Modulation :	FM
Bande passante audio :	40 - 20.000 Hz , PT 40 FLEXX: 35 - 20.000 Hz
Stabilité en fréquence (-10°C à +50°C) :	±15 kHz
Excursion nominale :	15 kHz
Facteur de distorsion pour 1 kHz :	typ. 0,8%
Compandreur :	oui
Rapport signal/bruit :	typ. 75 dB(A)
Puisance sortie HF :	10 mW
Consommation :	typ. 70 mA
Alimentation :	1 pile de 1,5 V type AA (LR 6 selon IEC 86-L)
Autonomie :	typ. 30 h (avec pile de 2200 mAh)
Niveau d'entrée audio pour excursion nominale :	25 - 750 mV/1 kHz, régable
Impédance d'entrée :	1 Mohm
Alimentation capsule micro :	4 V/4,7 kohms (broche 3)
Dimensions :	60 x 74 x 30 mm
Poids net :	60 g

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

Indice

Pagina

Voir également le chapitre 4.

3.3 Connecter un microphone ou un instrument (PT 40 FLEXX)
